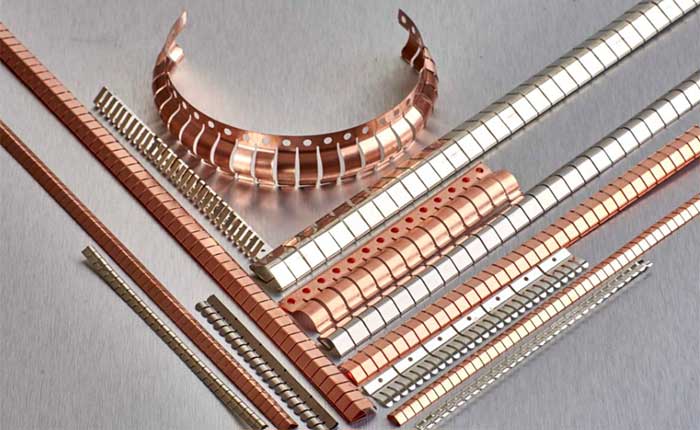

鈹銅彈片由具有電磁兼容屏蔽效果的鈹銅合金彈片制成，可用來兩接觸面的空隙的密封，并提供高屏蔽效果，彈片也可以配合客戶需求而選用不銹鋼及磷青銅。鈹銅彈片具有高度的松弛抗力和極佳耐磨性、可做多種選擇的金屬電鍍處理，以確保其與任何接觸面之相容性，其不但不會燃燒，也不會受輻射影響，基于這些優點，電腦及電器產生之設計工程師視鈹銅彈片為理想的電磁兼容屏蔽材料。
鈹銅彈片能用在EMI/RFI或者ESD存在的范圍很廣的電子設備中。用于各種屏蔽室/蓋板/印刷板插板/集成電路屏蔽等。鈹銅彈片能在多種環境中良好工作，能選擇多種鍍層來確保與其他接觸表面的電化學兼容性。它不會燃燒，也不會受射線或紫外線的影響。由于這些原因，優秀的設計者在計算中心機、5G基站和其它電子設備中都使用鈹銅彈片來進行EMI屏蔽。
Konlida使用鈹銅材料：美國Brushwellman進口的鈹銅材料，屬于高鈹材料（含鈹：1.8-2.0％）；熱處理前有兩種材料：C17200-1 / 4H和C17200-1 / 2H，對應于原始材料的硬度：110-180HV和175-230HV。主要提供兩種沖壓材料選擇。熱處理后，最小硬度高于373HV。總結：對于最終客戶，選擇1 / 4H和1 / 2H無效。
特征
非導電性的雙面丙烯酸壓敏膠，型號3M 9469PC或同等產品，厚度0.13mm，顏色清晰。溫度范圍-40°C至121°C。保質期為12個月。
在室溫下應用到清潔干燥的表面上。用外用酒精清除所有油性殘留物。墊圈就位后，用力按以實現良好的粘結。重新放置墊片可能會削弱粘合劑的效力或損壞膠條。20分鐘后達到極限強度的50％，24小時后達到90％，72小時后達到100％。升高的溫度可能會更快地增加極限粘結強度。
3M膠帶耐潮，耐溶劑和耐高溫，并符合MIL標準規格。
金屬鈹銅彈片的安裝方法

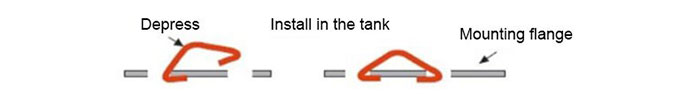

1.開槽安裝：
切出將產品安裝在面板上所需的孔和插槽?？撞鄣拈L度取決于產品的長度。
以我們的MB-1116-01為例：
面板厚度：T = 1.0MM；孔距約為：6.6MM；MB-1721-01對應面板厚度T = 1.50MM;
其他：MB-1216-01，MB-1136-01，MB-1711-01等也可以使用類似的安裝方法；
2.膠帶：這種方法效果很好，需要一定的壓力。
是金屬外殼和電子外殼屏蔽條的理想選擇；最常用的：MB-1550-01 / 1551-01；MB-1500 / 520/521/540 / 541-01等；我公司主要使用3M公司的9469膠帶，導電膠帶：3M9703等。
3.其他安裝方法：如鉚接，銅焊，夾緊等；
4.鉚釘固定型；
5.焊接方法；
6.釬焊方法；
應用
鈹銅具有廣泛的應用，例如屏蔽室，機艙門，底盤門，蓋板，印刷板插件和集成電路屏蔽等
鈹銅彈片的優點
?低壓力
?高強度的高強度銅合金壽命
?最高的彈簧性能
?優異的導電性
?符合較大的間隙變化
?尺寸穩定性
?雙向應用非常好
?溫度變化大且無磁性
?耐應力松弛
?易于安裝
?不可燃
?易于電鍍
?多種安裝選項，尺寸和配置
?符合RoHS
