銅箔膠帶具有出色的導電性并提供電磁屏蔽效果。它用于筆記本電腦，移動電話，通信，電池和其他行業中的粘合和標簽。
特點
*非常薄
*非常堅固
*足夠耐用
*高度靈活
*極度貼合
*有效抵抗高溫，腐蝕，氧化和正常磨損
*防水
*替代傳統電線的理想選擇
*有效修復損壞/短路的電氣組件
*在多種應用中具有完美的屏蔽層，可抵抗EMI輻射
*非常適合長期解決方案
| 序號 | 品名 | 料號 | 規格 | 備注 |
| 1 | 雙導銅箔 | GY12050-R | T0.05mm * 380mm * 50m | 銅基材為20U |
| 2 | 單導銅箔 | GY11050-R | T0.05mm * 380mm * 50m | 銅基材為20U |
| 3 | 雙導銅箔 | GY12060-R | T0.06mm * 380mm * 50m | 銅基材為25U |
| 4 | 單導銅箔 | GY11060-R | T0.06mm * 380mm * 50m | 銅基材為25U |
| 5 | 雙導銅箔 | GY12085-R | T0.085mm * 380mm * 50m | 銅基材為40U |
| 6 | 單導銅箔 | GY12085-R | T0.085mm * 380mm * 50m | 銅基材為40U |
| 7 | 雙導銅箔 | GY12150-R | T0.15mm * 380mm * 50m | 銅基材為100U |
| 8 | 單導銅箔 | GY12150-R | T0.15mm * 380mm * 50m | 銅基材為100U |
鈹銅彈片能用在EMI/RFI或者ESD存在的范圍很廣的電子設備中。用于各種屏蔽室/蓋板/印刷板插板/集成電路屏蔽等。鈹銅彈片能在多種環境中良好工作，能選擇多種鍍層來確保與其他接觸表面的電化學兼容性。它不會燃燒，也不會受射線或紫外線的影響。由于這些原因，優秀的設計者在計算中心機、5G基站和其它電子設備中都使用鈹銅彈片來進行EMI屏蔽。
Konlida使用鈹銅材料：美國Brushwellman進口的鈹銅材料，屬于高鈹材料（含鈹：1.8-2.0％）；熱處理前有兩種材料：C17200-1 / 4H和C17200-1 / 2H，對應于原始材料的硬度：110-180HV和175-230HV。主要提供兩種沖壓材料選擇。熱處理后，最小硬度高于373HV。總結：對于最終客戶，選擇1 / 4H和1 / 2H無效。
特征
非導電性的雙面丙烯酸壓敏膠，型號3M 9469PC或同等產品，厚度0.13mm，顏色清晰。溫度范圍-40°C至121°C。保質期為12個月。
在室溫下應用到清潔干燥的表面上。用外用酒精清除所有油性殘留物。墊圈就位后，用力按以實現良好的粘結。重新放置墊片可能會削弱粘合劑的效力或損壞膠條。20分鐘后達到極限強度的50％，24小時后達到90％，72小時后達到100％。升高的溫度可能會更快地增加極限粘結強度。
3M膠帶耐潮，耐溶劑和耐高溫，并符合MIL標準規格。
金屬鈹銅彈片的安裝方法
1.開槽安裝：
切出將產品安裝在面板上所需的孔和插槽。孔槽的長度取決于產品的長度。
以我們的MB-1116-01為例：
面板厚度：T = 1.0MM；孔距約為：6.6MM；MB-1721-01對應面板厚度T = 1.50MM;
其他：MB-1216-01，MB-1136-01，MB-1711-01等也可以使用類似的安裝方法；
2.膠帶：這種方法效果很好，需要一定的壓力。
是金屬外殼和電子外殼屏蔽條的理想選擇；最常用的：MB-1550-01 / 1551-01；MB-1500 / 520/521/540 / 541-01等；我公司主要使用3M公司的9469膠帶，導電膠帶：3M9703等。
3.其他安裝方法：如鉚接，銅焊，夾緊等；
4.鉚釘固定型；
5.焊接方法；
6.釬焊方法；
應用
鈹銅具有廣泛的應用，例如屏蔽室，機艙門，底盤門，蓋板，印刷板插件和集成電路屏蔽等
鈹銅彈片的優點
?低壓力
?高強度的高強度銅合金壽命
?最高的彈簧性能
?優異的導電性
?符合較大的間隙變化
?尺寸穩定性
?雙向應用非常好
?溫度變化大且無磁性
?耐應力松弛
?易于安裝
?不可燃
?易于電鍍
?多種安裝選項，尺寸和配置
?符合RoHS
導電布膠帶也就是用導電布做成的膠帶，其特性是在導電布的基礎上增加了”膠”特性。一般行業上希望的”膠”是導電膠，也就是有”鎳”成分的，為了起到磁屏蔽的效果。但也有不需要導電膠而只是普通的壓克力膠或則熱融膠，目的是讓導電布有良好的粘性足已。導電膠和導電布膠帶主要應用于電腦、筆記本、手機等電子產品當中，也可與導電布、導電襯墊貼合，或者直接經過模切應用在產品當中。
產品定制：
標準幅寬1070mm，長度可按客戶要求復卷，分條
可雙面貼合導電膠
可提供涂黑產品
導電膠技術參數：
|
項目 |
單位 |
性質 |
測試標準 |
|
180°粘著力 |
gf/inch |
＞500 |
PSTC-1 |
|
80℃保持力 |
0.5kg/Sq |
＞24h |
PSTC-7 |
|
保持力 |
1kg/Sq |
＞48h |
PSTC-7 |
|
表面電阻 |
Ω/Sq |
＜0.03 |
ASTM D257 |
|
厚度 |
mm |
0.01~0.1 |
——- |
導電布膠帶技術參數：
|
項目 |
單位 |
性質 |
測試標準 |
|
180°粘著力 |
g/in |
＞1200 |
ASTM D1000 |
|
屏蔽效果 |
db |
＞60 |
ASTM D4935--99 |
|
垂直電阻 |
Ω/Sq |
＜0.05 |
ASTM D257 |
|
表面電阻 |
Ω/Sq |
＜0.1 |
ASTM D257 |
|
厚度 |
mm |
0.03~0.1 |
——- |
電磁干擾墊片是一種傳統的電磁兼容零件，用于電磁干擾屏蔽，以保護重要元件免受電磁干擾波的影響。它可以反射和吸收電磁波，并在兩個表面的間隙之間提供導電性。
應用領域：
等離子電視、液晶顯示器、液晶電視、手機、筆記本電腦、臺式電腦、PDA、MP4、通訊柜、醫療器械等電子產品。
可用于電子產品的天線模塊、尾端插頭、聽筒、外殼密封等部件，主要起到屏蔽和導電的作用
| 電磁干擾墊片有不同的剖面形狀、安裝方法、UL等級及屏蔽性能的屏蔽材料可供選擇。棉分類及應用：導電泡棉可分普通導電泡棉、鍍鎳銅導電泡棉、鍍金導電泡棉、鍍碳導電泡棉、鍍錫導電泡棉、導電鋁箔泡棉、導電銅箔泡棉、全方位導電泡棉、SMT導電泡棉、I/O導電泡棉襯墊等！ 技術參數： 導電布:(平紋/方格） 材質：聚酯布涂層 （銅/鎳，銅/鎳/ C，銅/鎳/金） 表面電阻：≤0.03Ω/英寸 顏色：銀灰色，黑色，金色 泡棉密度：18 -90KG /M2（可定制） 顏色：黑色，白色 |
 |
產品特點：
1.彈性好
2.良好的絕緣性能和減震性能
3.穩定的顯示功能
4. 優異的性價比
5.顏色可定制
應用：
游戲機、電話、電子手表、計算器、儀器儀表等產品的液晶顯示器與線路板的連接。
貯藏條件：
最佳儲存條件：23±2℃ 65±5% RH室內環境，質保期為制造后1年。

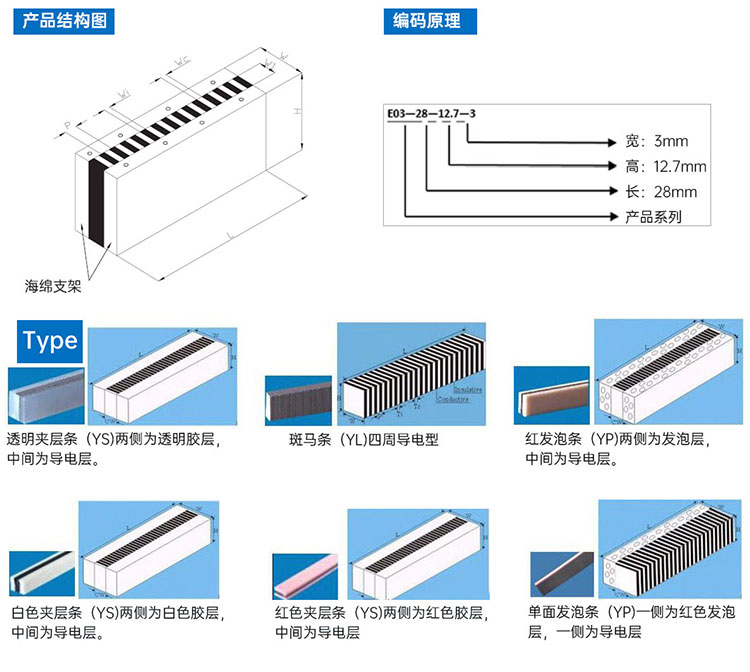

| 規格 | ||||||
| 項目 | 單位 | 0.05P | 0.10P | 0.18P | 0.25P | 0.33P |
| 導電層體積電阻率 | Ω-cm | ≤3 | ||||
| 絕緣層體積電阻率 | Ω-cm | ≥10 | ||||
| 硬度 | ° | 40-70 A | ||||
| 工作溫度 | ℃ | 35~150℃ | ||||
| 節距 | mm | 0.05±0.02 | 0.10±0.03 | 0.18±0.04 | 0.25±0.05 | 0.33±0.06 |
| 長度 | mm | 1.0~20.0±0.15/20.0~50.0±0.2 50.0~100.0±0.35/100.0~200.0±0.5 | ||||
| 高度 | mm | 0.8~5.0±0.1/5~10.0±0.15/10.0~30.0±0.2 | ||||
| 寬度 | mm | 0.5~3.0±0.1/3.0~5.0±0.2/5.0~10.0±0.5 | ||||
| 傳導寬度 | mm | 0.025±0.01 | 0.05±0.02 | 0.09±0.02 | 0.13±0.03 | 0.18±0.04 |
| 絕緣體寬度 | mm | 0.025±0.01 | 0.05±0.02 | 0.09±0.02 | .12±0.02 | 0.15±0.04 |
]]>
產品特點：
1. 具有良好的導電性及電磁波屏蔽效果，富有柔韌性，易加工模切，包覆等
2. 良好的彎曲耐久性
3. 表面涂膠等二次加工性極佳
4. 卓越的性價比
5.符合ROHS和鹵素要求
產品應用：
廣泛應用于設備、ESD、EMI、EMC屏蔽等領域；
移動手機、平板電腦、筆記本、數碼相機；
LCD、等離子電視機、機頂盒；
存儲條件：
最佳存放條件：23±2℃ 65±5％RH的室內環境，保質期為制造后1年
規格表:
| 項目 | 性能參數 | 測試標準 |
| 導電布鍍層 | 銅-鎳（金） | – |
| 顏色 | 銀灰色/黑色/金色 | 目視 |
| 厚度 | Min. 0.016（可定制） | FZ/T01003-1991 |
| 紋路 | 平紋，格紋 | 目視 |
| 表面電阻 (?/inch) | ≤0.05 | ASTM F390 |
| 垂直電阻 (?/inch) | ≤0.03 | ASTM F390 |
| 屏蔽效能 (db) | 70-100(10 MHz-3 GHz) | SJ20524-1995 |
| 初期粘著力（g/inch） | ≥1200 | GB/T 2792-1998 |
| 保持粘著力（Min/inch） | 1000 | GB/T 4851 |
| 耐溫（℃） | -40~120 ℃ | GB/T 32368-2015 |
| 防火等級 | UL94 (HF-1)/（V-0) | UL94 |
產品特點：
1.具備極低表面電阻
2.耐高溫，使用溫度可達-40~280℃
3.厚度最薄可達0.016mm
4.屏蔽效能出色（高于75dB，處于10MHz~10GHz）
5.不同鍍層賦予不同特性，鍍鎳，鍍金耐氧化腐蝕，鍍金表面電阻可小于0.02Ω/sq
6.滿足RoHS標準
產品應用：
廣泛應用于設備、ESD、EMI、EMC屏蔽等領域；
移動手機、平板電腦、筆記本、數碼相機；
LCD、等離子電視機、機頂盒；
存儲條件：
最佳存放條件：23±2℃ 65±5％RH的室內環境，保質期為制造后1年
規格表：
| 項目 | 性能參數 | 測試標準 |
| PI鍍層 | 銅-鎳（金）/（錫） | – |
| 顏色 | 銀灰色/金色 | 目視 |
| 厚度 | Min. 0.025（可定制） | FZ/T01003-1991 |
| 表面電阻 (?/inch) | ≤0.05 | ASTM F390 |
| 垂直電阻 (?/inch) | ≤0.03 | ASTM F390 |
| 屏蔽效能 (db) | 70-100(10 MHz-3 GHz) | SJ20524-1995 |
| 初期粘著力（g/inch） | ≥1200 | GB/T 2792-1998 |
| 保持粘著力（Min/inch） | 1000 | GB/T 4851 |
| 耐溫（℃） | -40~280 ℃ | GB/T 32368-2015 |
| 防火等級 | UL94 (HF-1) | UL94 |
| ROSH要求 | 不含鹵、重金屬 | IEC62321 |
電磁干擾吸收材料，大多數利用其自身較高的磁導率衰減入射電磁波的能量，保護周圍敏感元件避免干擾電磁波的影響。在電子設備中多用于減弱諧波干擾，增強設備內部元件工作穩定性，以及降低外界復雜電磁環境對設備的影響。電磁干擾吸收材料多用于手機，計算機，工作站等電子設備，NFC（近場通信）技術等。
EMI吸收材料是一種軟磁性材料，可以吸收投射在其表面上的電磁波能量。
吸收材料的特性
寬范圍的抗電磁干擾頻率（10 M?6 GHz）高達50μm的超薄厚度
良好的柔韌性，耐彎曲性，易模切性
低熱阻，符合RoHS和HF標準
可用厚度：50 μm，100 μm，也可以，1500 μm，T <1000μm，可以通過輥?zhàn)又瞥桑琓> 1000μm，可以通過薄板制造
移動支付抗干擾吸收材料
該材料可用于電子設備中，以吸收電磁輻射泄漏并消除電磁干擾。另外，在工程應用中，除了對寬帶中的電磁波具有高吸收性之外，還要求薄材料具有輕質，良好的柔韌性和易于模切的性能。
用于EMI屏蔽的吸收材料是設計工程師有效降低EMI的一種方法。
對于不同的干擾源，應在考慮安裝尺寸和空間位置后選擇最佳吸收材料，以確保系統具有最佳屏蔽效果。同時，吸收材料具有高磁導率。它可以改變磁場的方向，隔離磁力線，實現磁隔離功能。
屬性和自定義：
導電海綿不受溫度和濕度的影響。
表面電阻值可根據實際用途定制。
密度可以定制。
雙面膠帶或與其他基材一起使用。
厚度是可選的。
技術參數：
垂直電阻：≤1.0Ω/Sq
屏蔽效果：50dB~80dB/10MHz~3GHz
耐熱溫度：-40℃-120℃
剝離力：≥1.2Kgf/in
防火等級可選擇：UL94V0.94(HF-1)
厚度：0.5~5mm（可定制）
顏色：銀灰色/黑色
SMT導電泡棉可采用自動化工藝進行高速的表面裝貼，且具有適合的導電性與卓越的耐熱性，擁有優良耐久性與穩定性，還具備吸收外部沖擊的作用。
SMT導電泡棉主要應用于天線、手機、電腦、相機、PCB等電子設備。SMT導電泡棉可提供金屬外殼接地、防沖擊和振動、EMI屏蔽和電接觸。
SMT導電泡棉結構及特征：
1. SMT導電泡棉由：
外層導電PI（一般為鍍鎳，鍍金導電PI）；
硅橡膠彈性芯構成。
2. 優異表面電阻（≤0.03Ω/sq），良好導通性。
3. 可使用回流焊工藝快速穩定組裝在PCB上。
4. 焊接緊密牢靠。
5. 外形以及尺寸可定制，范圍廣。
6. 壓縮回彈力可根據需求定制，低永久壓縮形變良好恢復性。
7. 抗震，沖擊保護。
8. 高效電磁干擾屏蔽。
9. 符合RoHS標準。
10. 耐高溫（260℃），阻燃性（UL94-V0）
SMT導電泡棉應用：
1. 射頻與天線
1.1. 天線彈片
1.2. 金屬外殼接地
1.3. 天線小板接地
2. 天線相關金屬件接
2.1. 產品應用—連接與EMI
2.2. 主板接地
2.3. 板對板連接彈片
2.4. SPK BOX、閃光燈等接觸彈片
